DECstation 5000/25
DEC Digital Equipment Computer
DIGITAL DECSTATION 5000/25 S.O. ULTRIX
Decstation è stata una famiglia di workstation sviluppata e prodotta dalla Digital Equipment Corporation (DEC).
I processori utilizzati erano della famiglia dei KA.

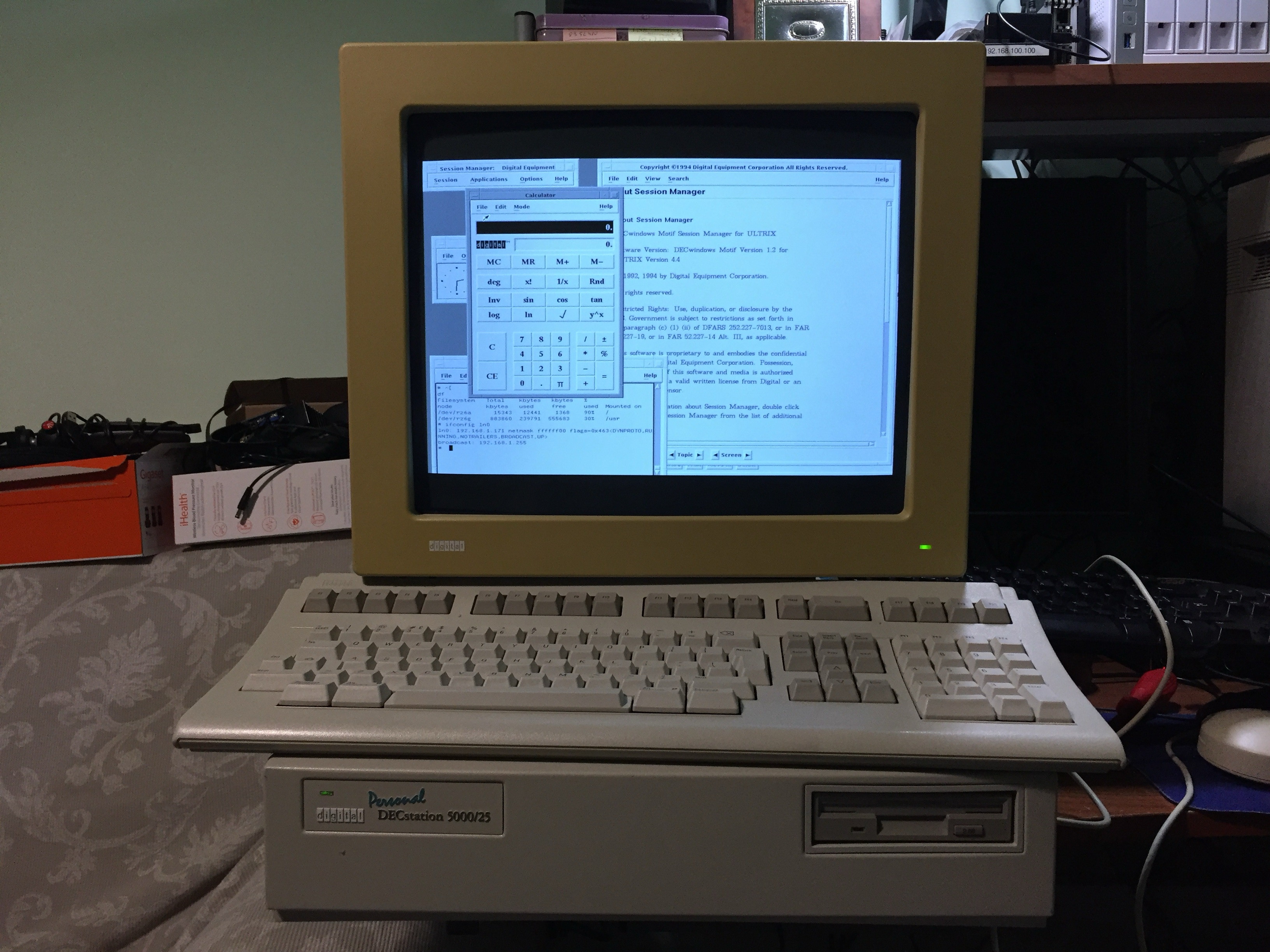

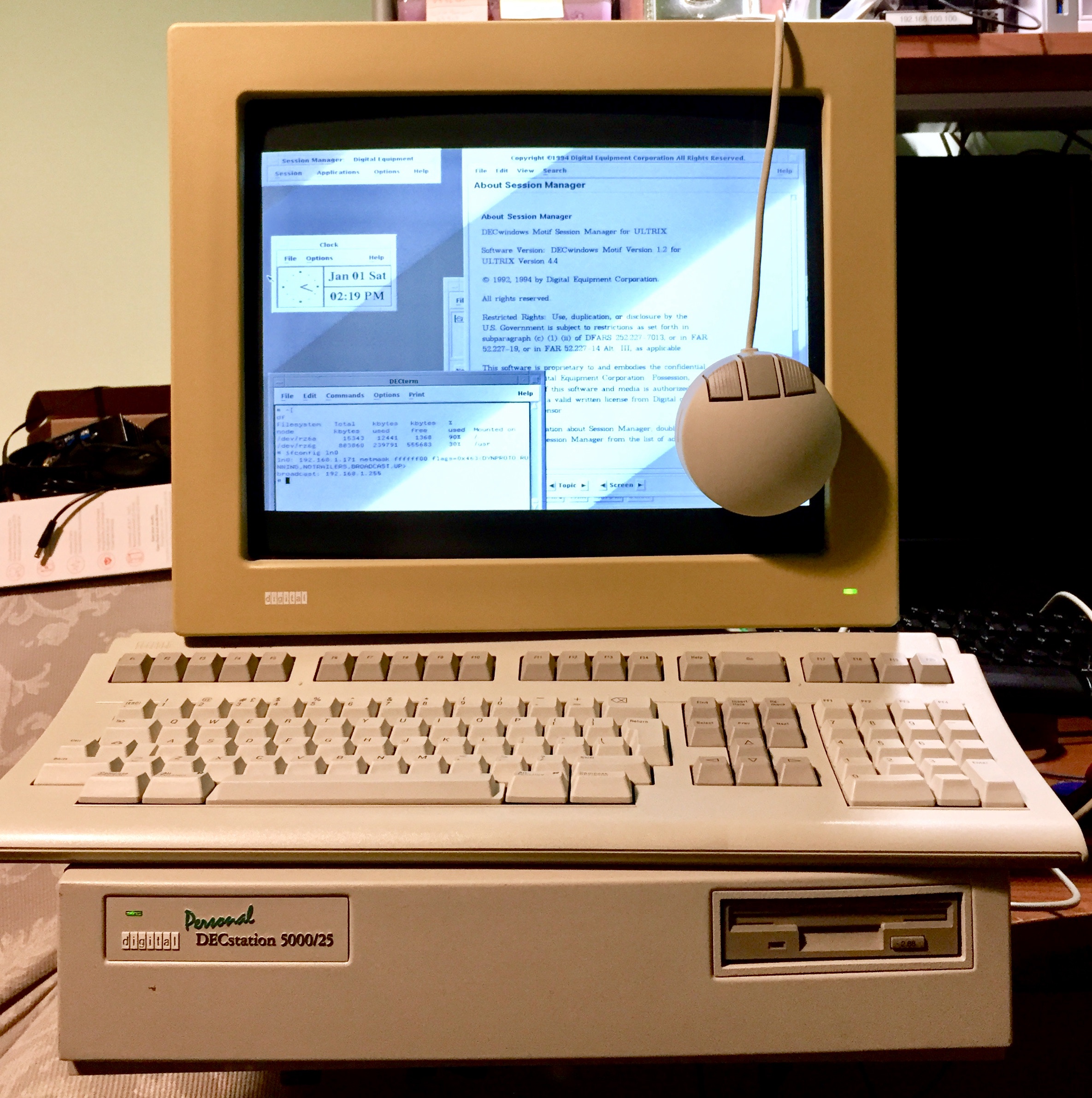

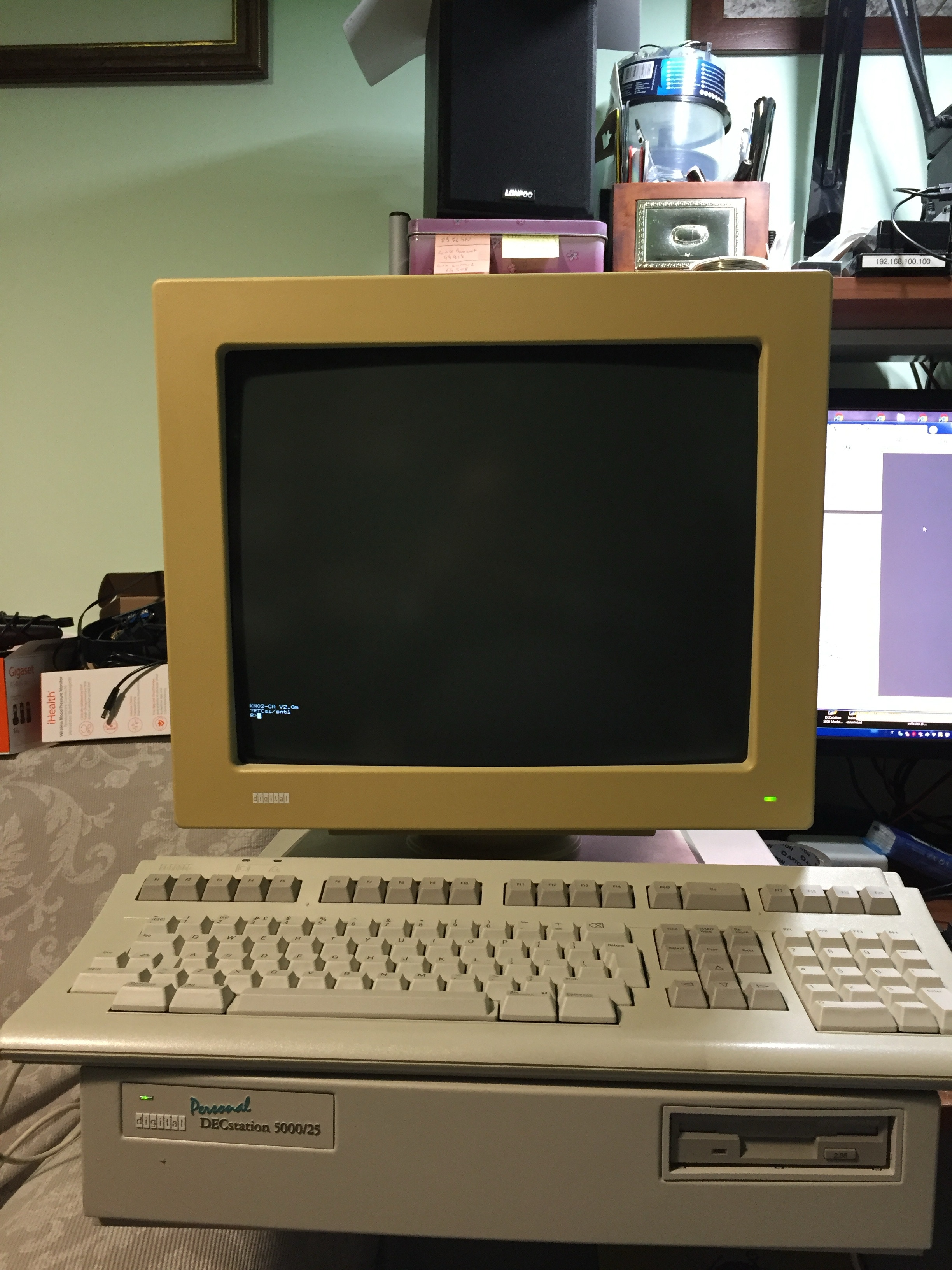

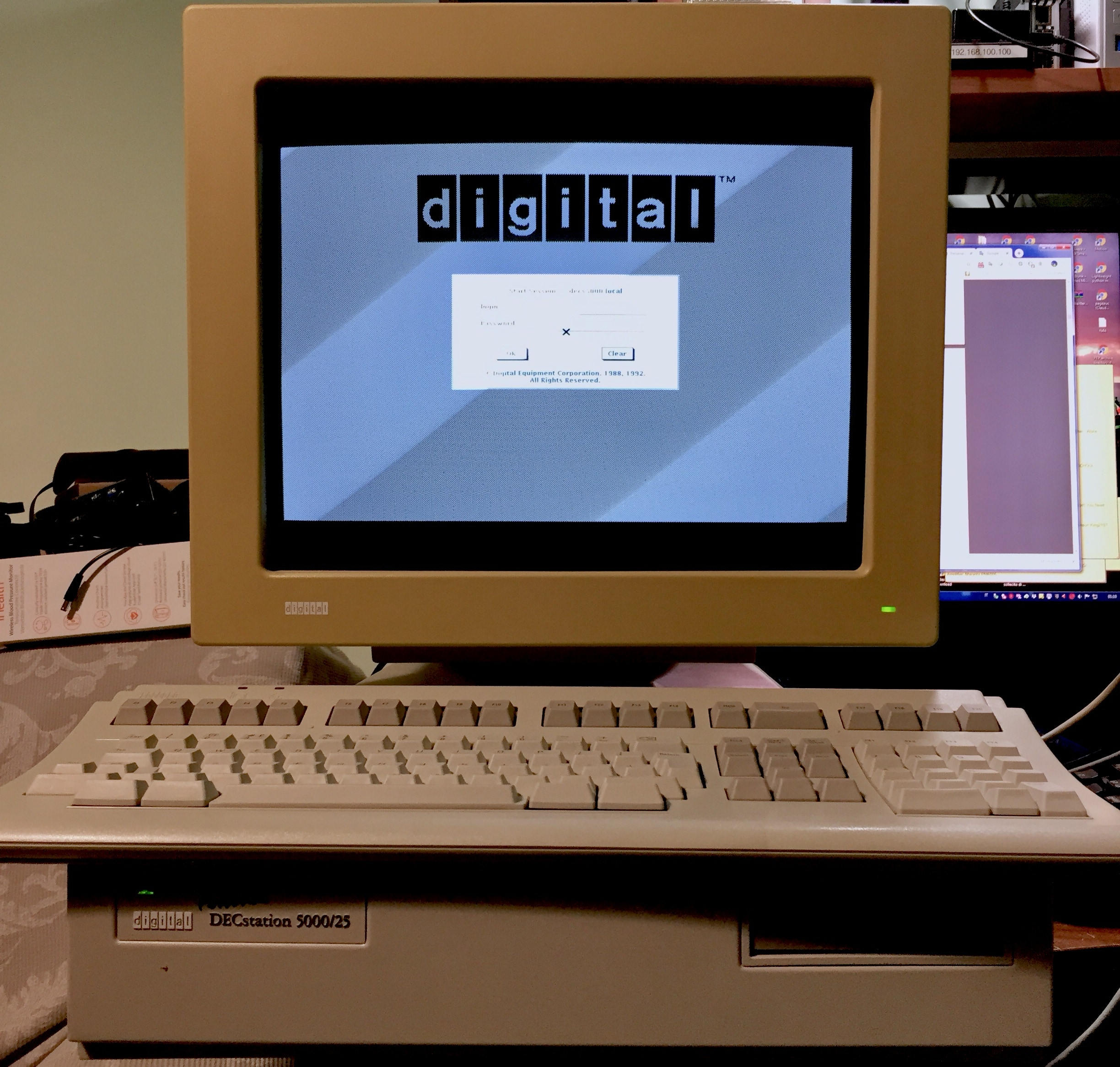

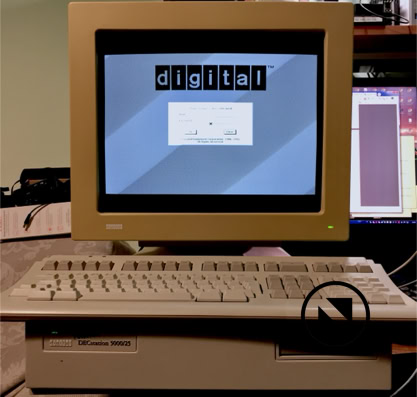

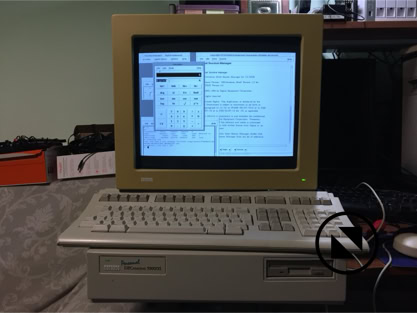

La mia Digital Personal DECstation 5000/25 è equipaggiata con un processore R3000A, Model 25 appunto a 25 MHz, 8 MByte di RAM due hard disk ed un floppy disk da 3”1/2 da 2,88 MByte.

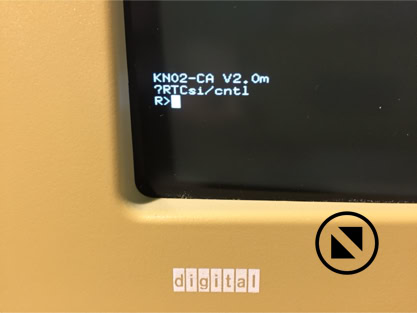

L’ unità centrale è stata pulita ma all’ accensione non partiva.

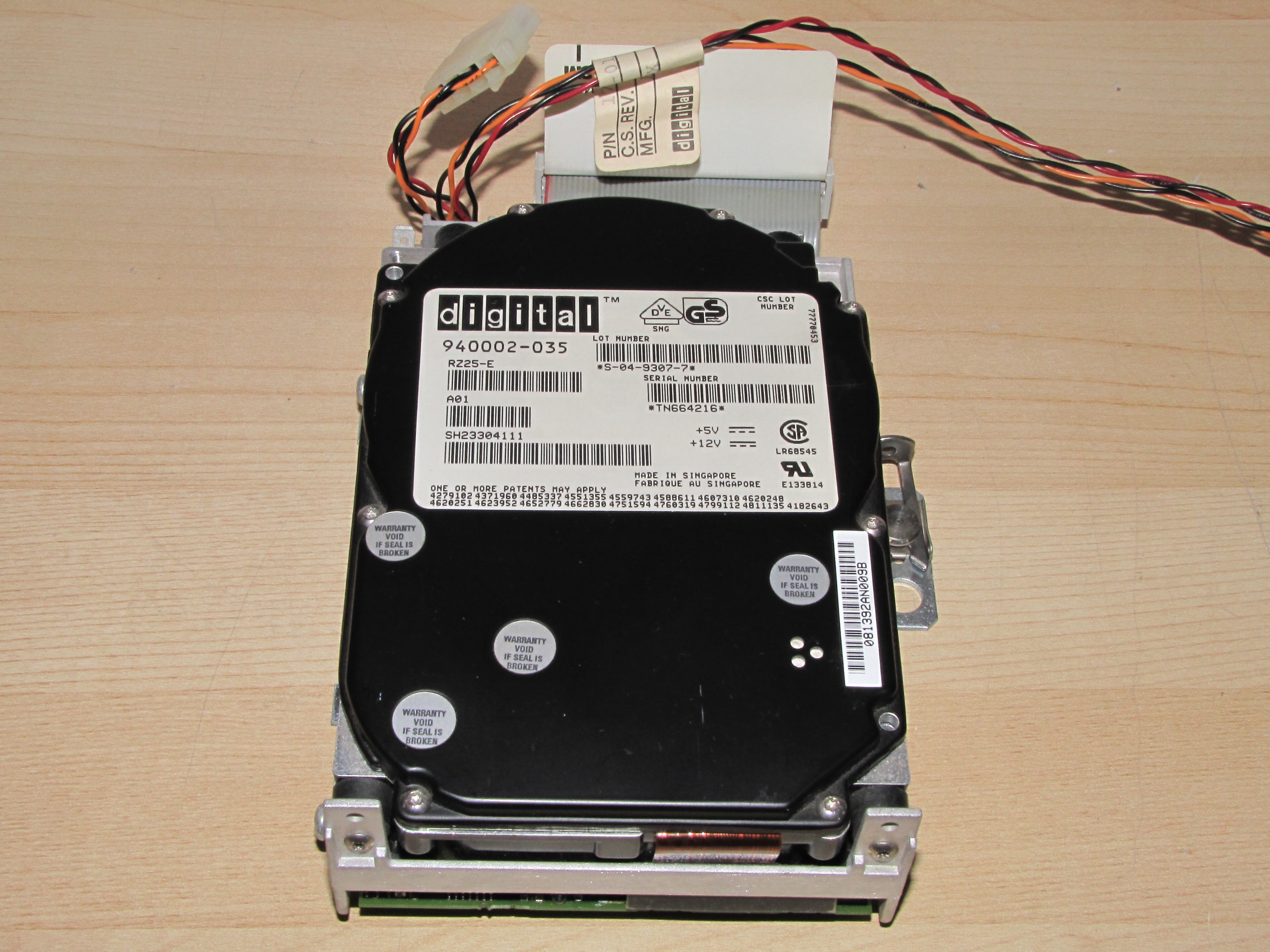

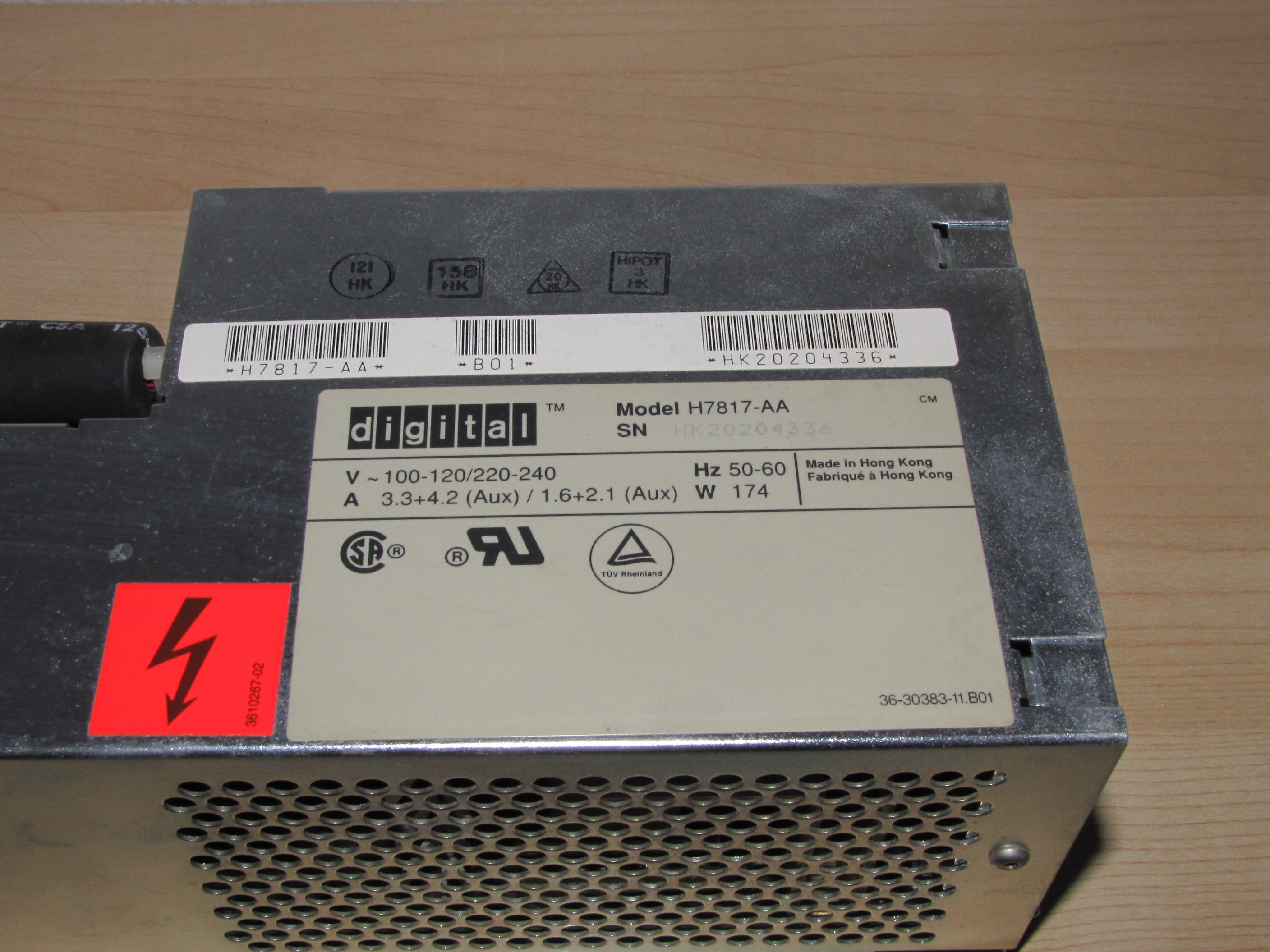

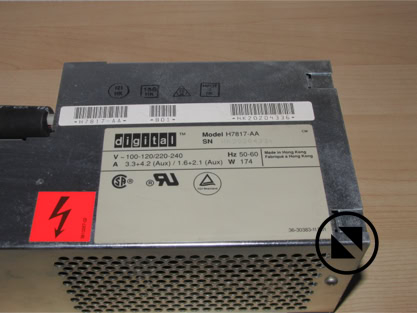

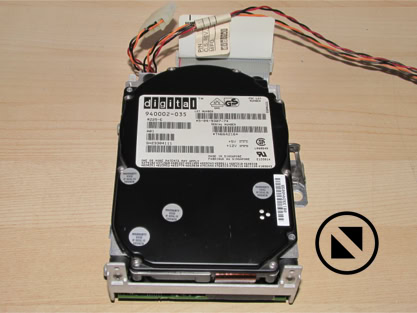

Imputando il problema all’ alimentatore, ho provato a farlo riparare, ma nulla, alla fine ne ho preso uno su ebay. Nemmeno così si accendeva. Se l’alimentatore non sente un carico non si accende, ma se lo collegavo alla piastra madre non si accendeva. Un dilemma. Alla fine ho collegato hard disk come carico…e…. entrambi gli alimentatori funzionavano. Uno dei due hard disk in fault non faceva partire ‘alimentazione.
Se qualcuno fosse interessato ho un alimentatore in più come spare per questa DECstation.
Qui potete scaricare la User Guide della Decstation 5000

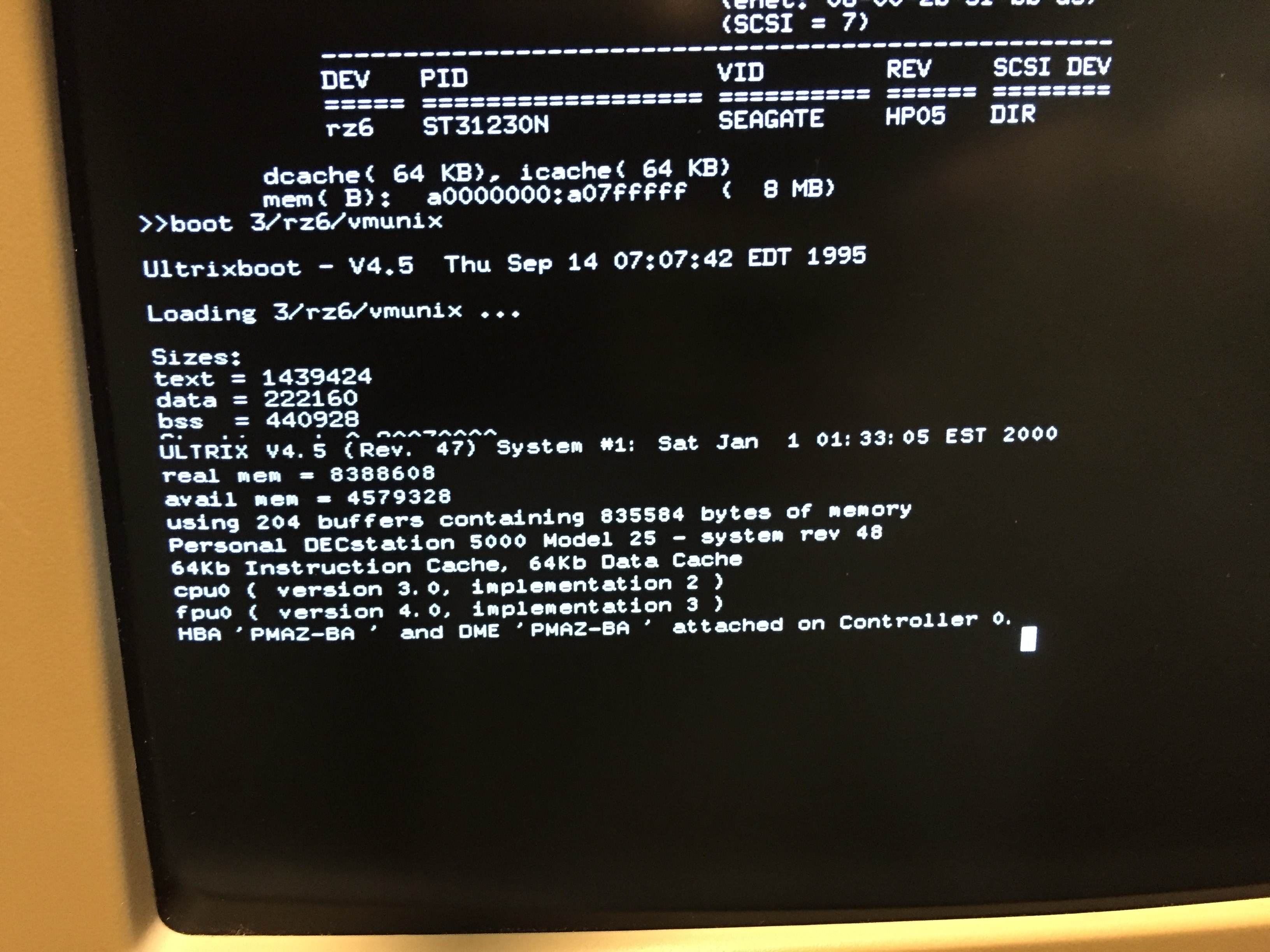

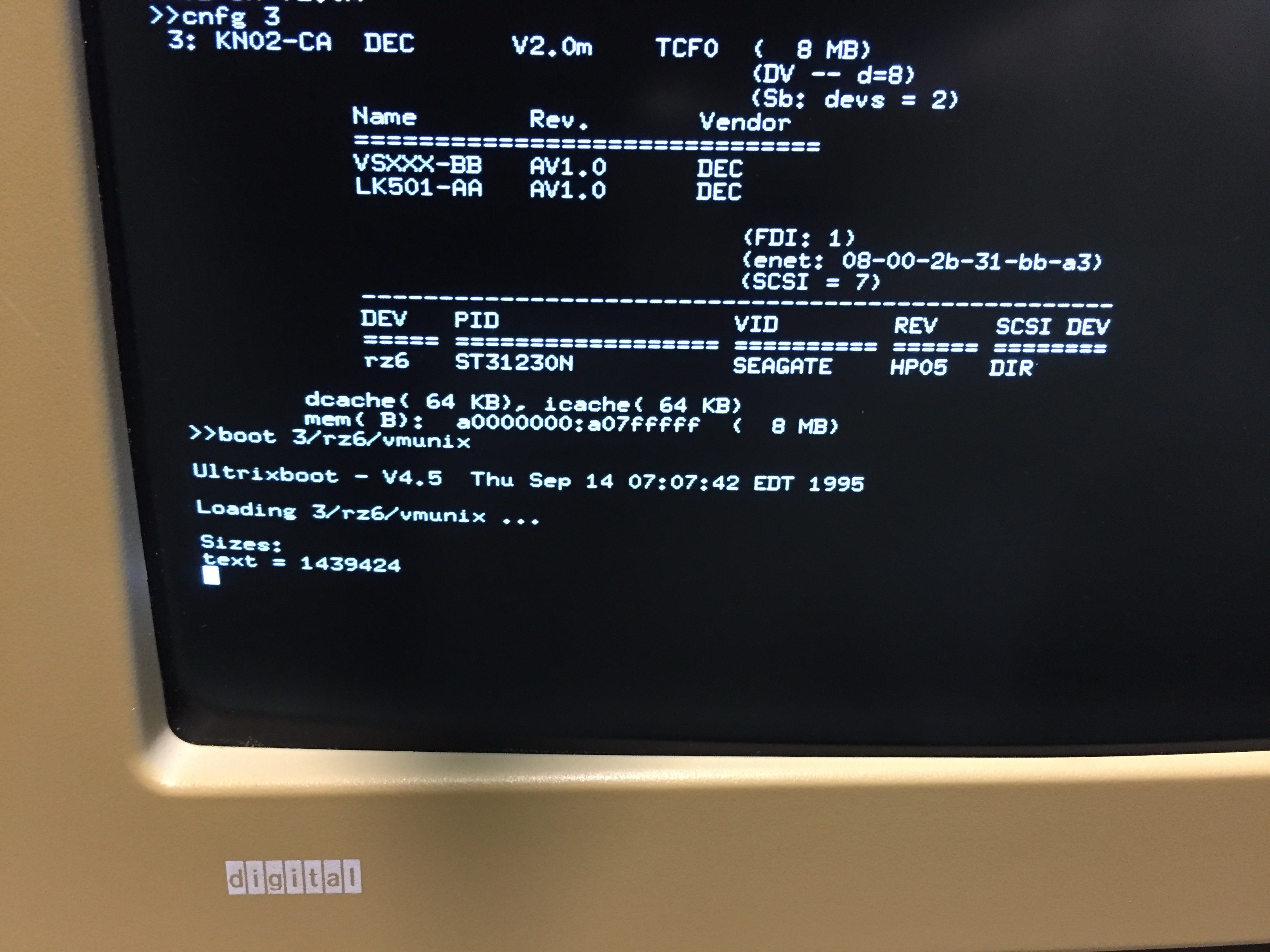

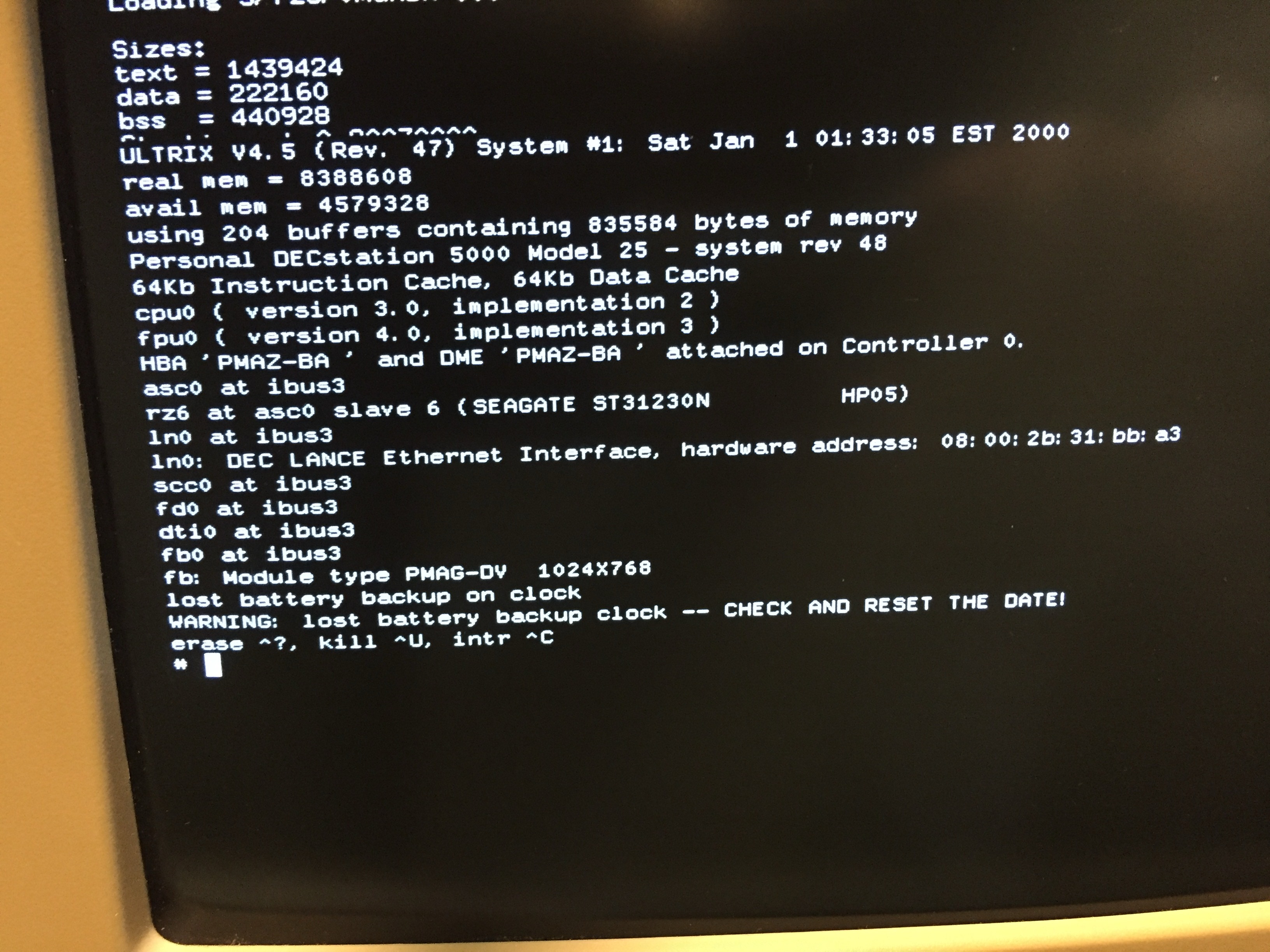

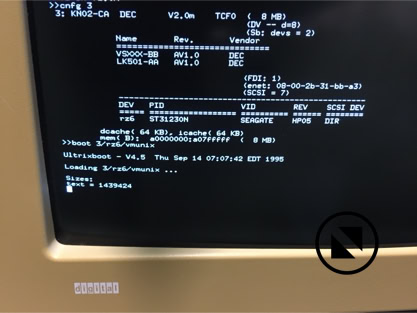

Qui potete scaricare Ultrix Version 3.1D [MIPS DECStation]

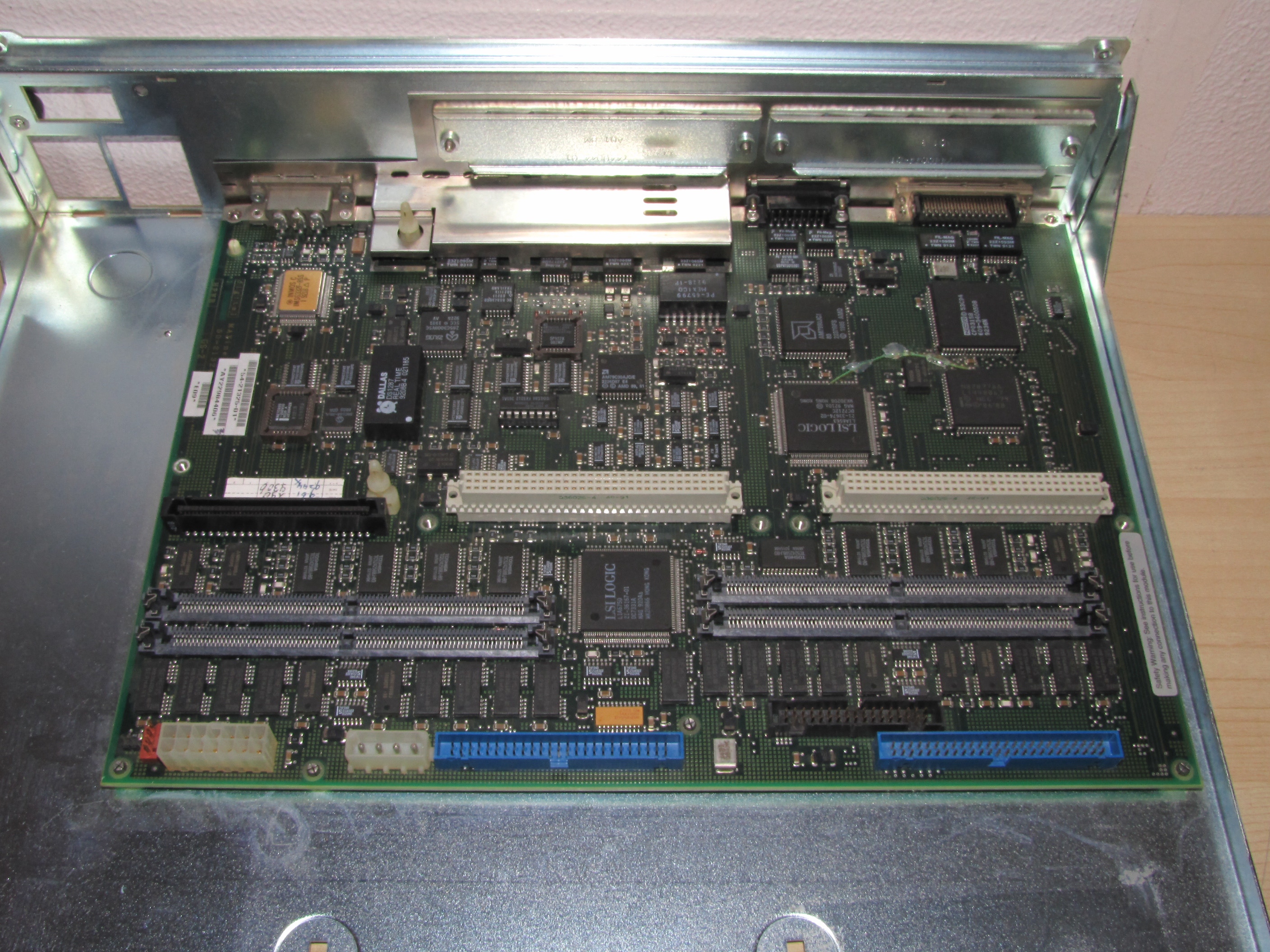

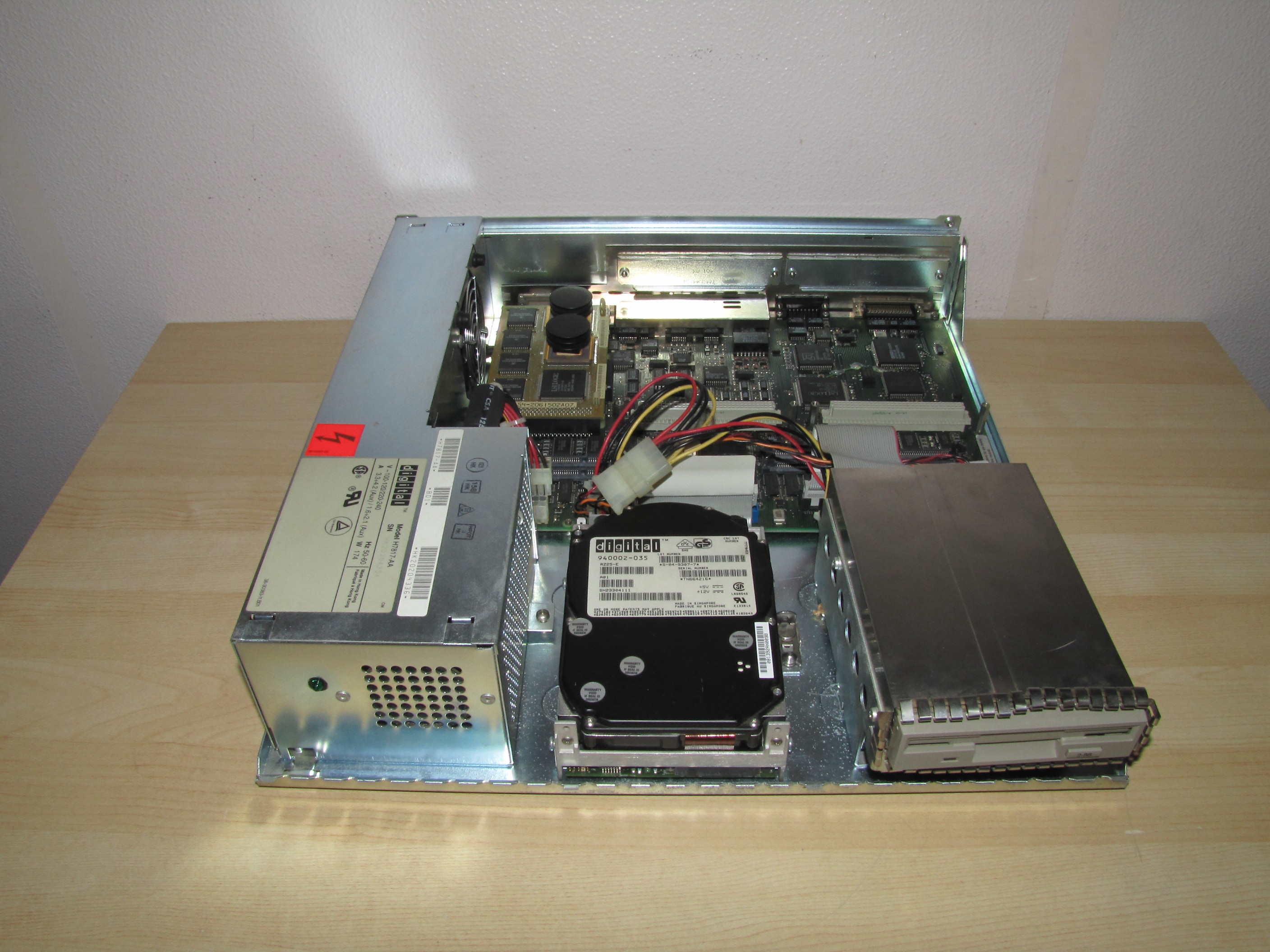

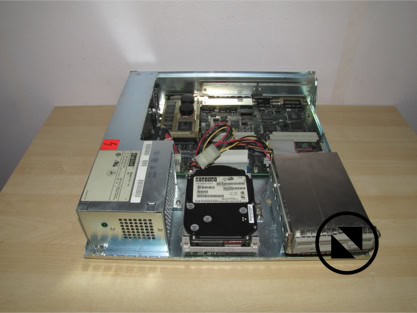

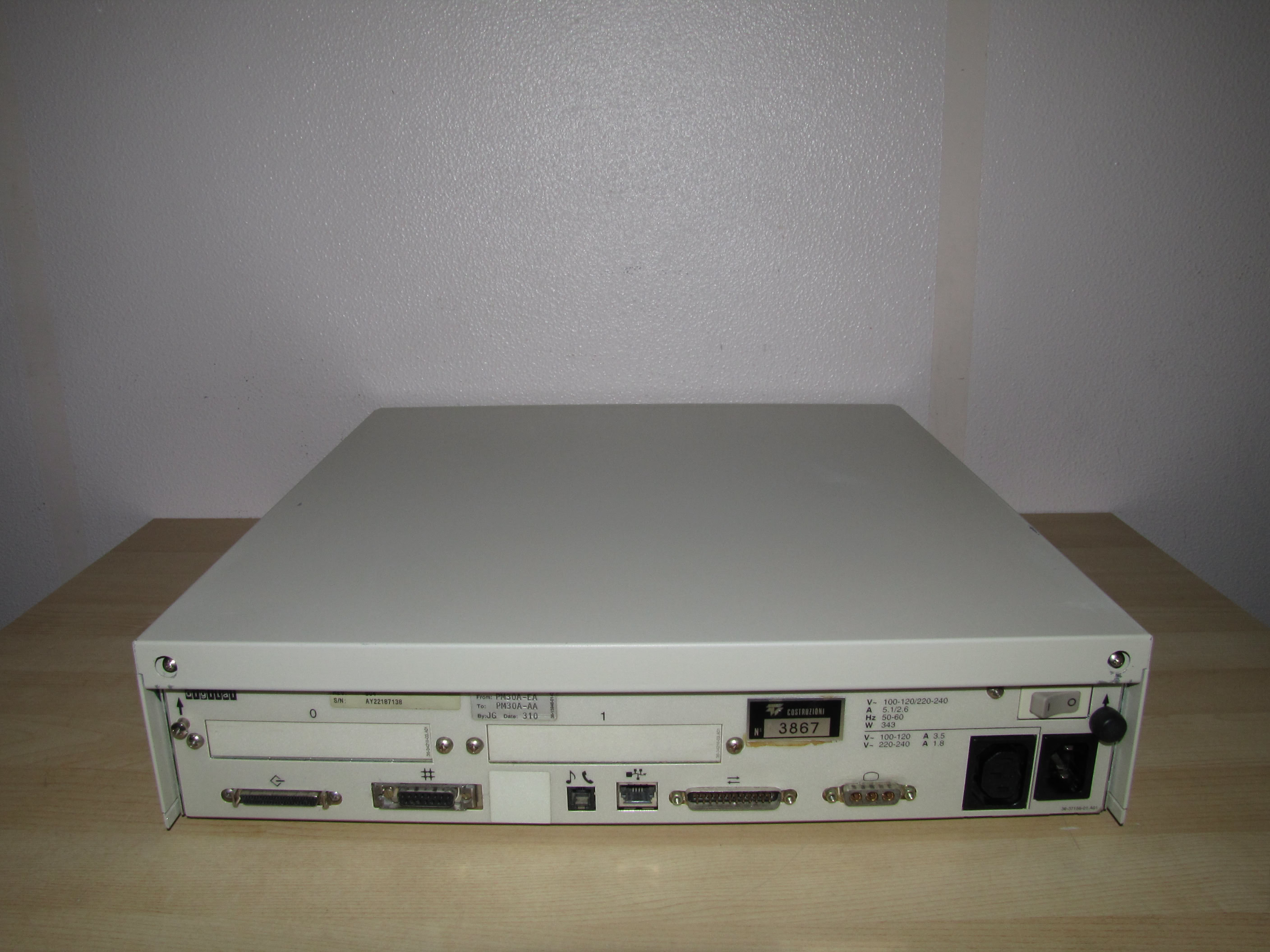

Le Personal DECstation Serie 5000 sono workstation entry-level, denominate in codice "MAXine". La Personal DECstation utilizza un case desktop a basso profilo, che conteneva un alimentatore a sinistra e due supporti per due unità fisse, o un'unità fissa e un'unità a dischetti, nella parte anteriore. La logica del sistema era contenuta su due circuiti stampati , il modulo del sistema di base, che conteneva la maggior parte della logica, e il modulo della CPU, che conteneva il processore.

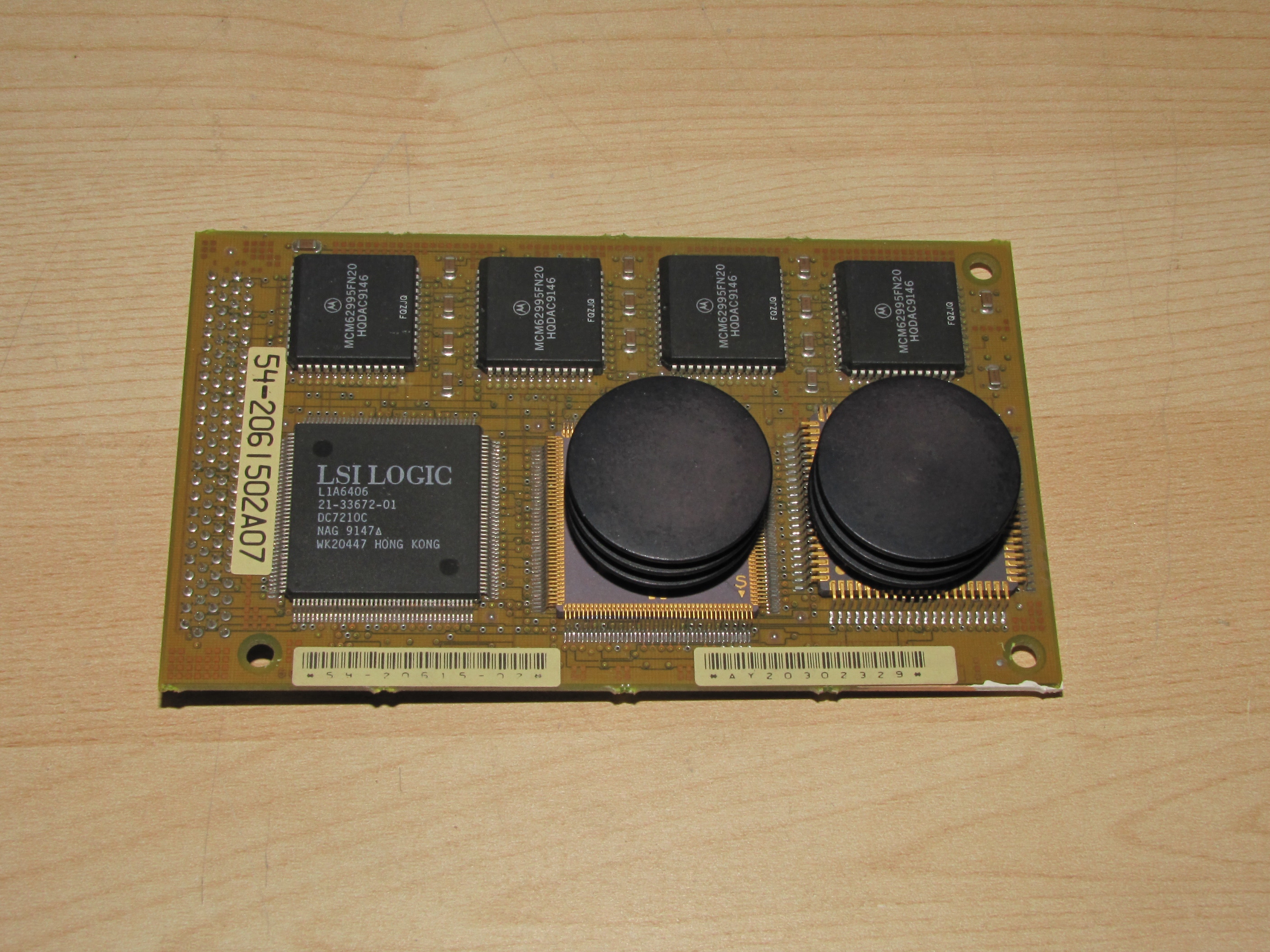

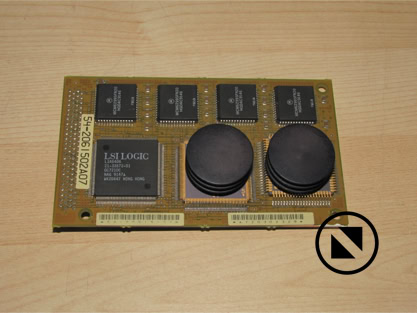

Modulo CPU

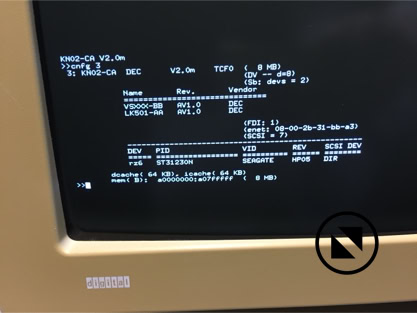

C'erano tre modelli del modulo CPU, che contiene il sottosistema CPU. Il primo modello contiene un chipset composto da una CPU R3000A da 20, 25 o 33 MHz e una FPU R3010 accompagnata da una cache di istruzioni da 64 KB e da una cache di dati da 64 KB.
Memoria
Questi sistemi hanno 8 MB di memoria integrata e quattro slot SIMM che possono essere utilizzati per espandere la quantità di memoria di 32 MB, per un totale di 40 MB di memoria. Questi slot SIMM accettano SIMM da 2 e 8 MB in coppia. Tutte le SIMM nel sistema devono essere della stessa dimensione. Il bus di memoria è largo 40 bit, con 32 bit utilizzati per i dati e quattro bit utilizzati per la parità di byte.
Grafica

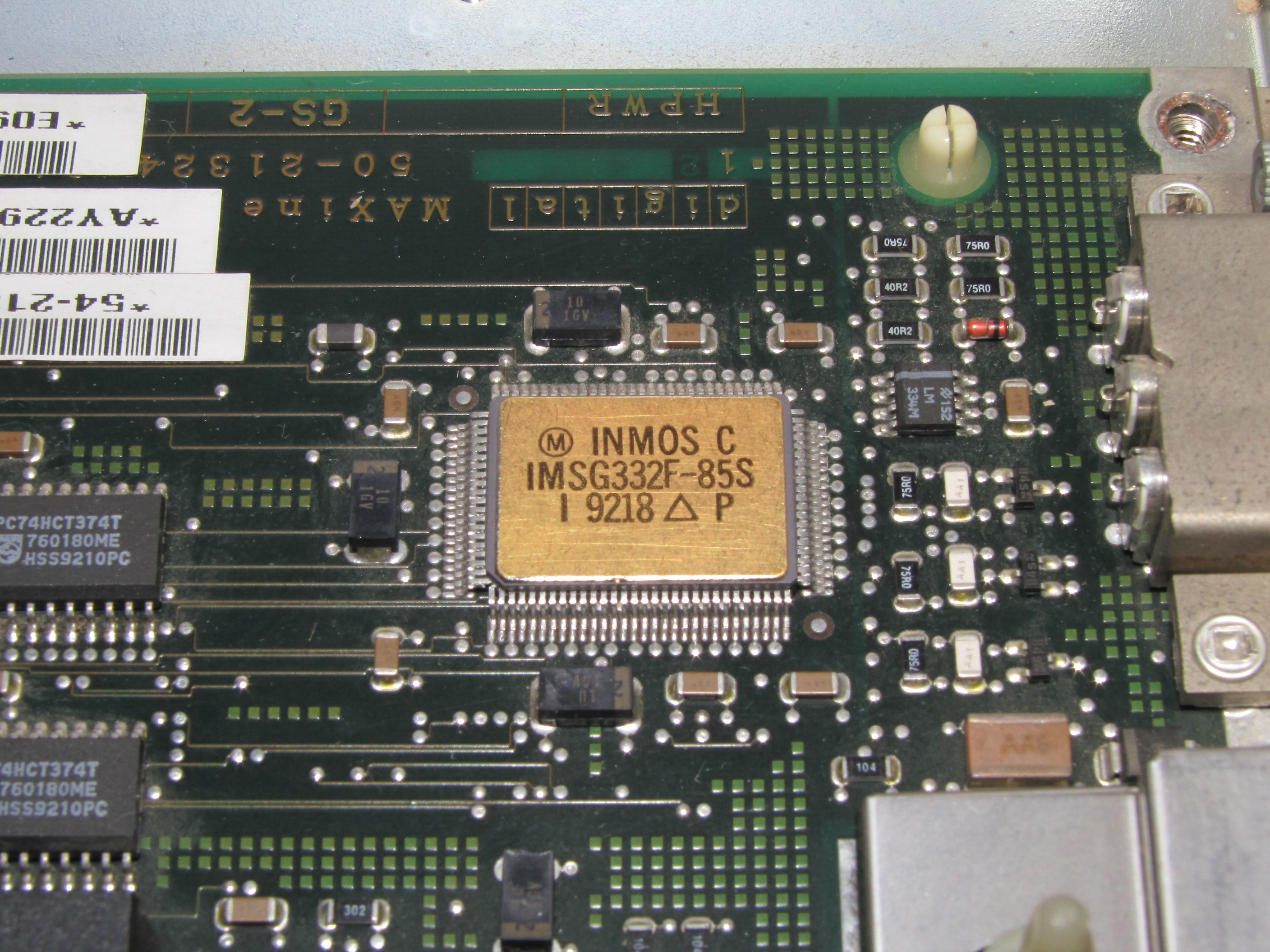

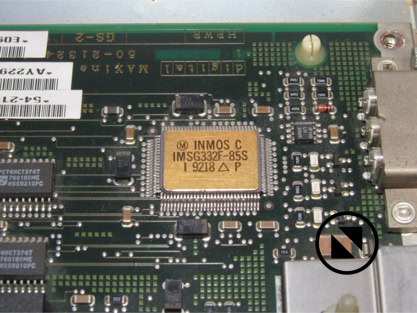

La Personal DECstation è dotata di un frame buffer a colori a 8 bit integrato in grado di fornire una risoluzione di 1024 × 768 con una frequenza di aggiornamento di 72 Hz. Il frame buffer è costituito da 1 MB di VRAM organizzata come 262.144 parole a 32 bit, con ciascuna parola a 32 bit contenente quattro pixel a 8 bit. Il frame buffer utilizza un RAMDAC INMOS IMS G332 con una tabella di ricerca dei colori a 24 bit a 256 voci, che seleziona 256 colori per la visualizzazione da una tavolozza di 16.777.216. Il frame buffer viene trattato come parte del sottosistema di memoria.
Sottosistema I/O

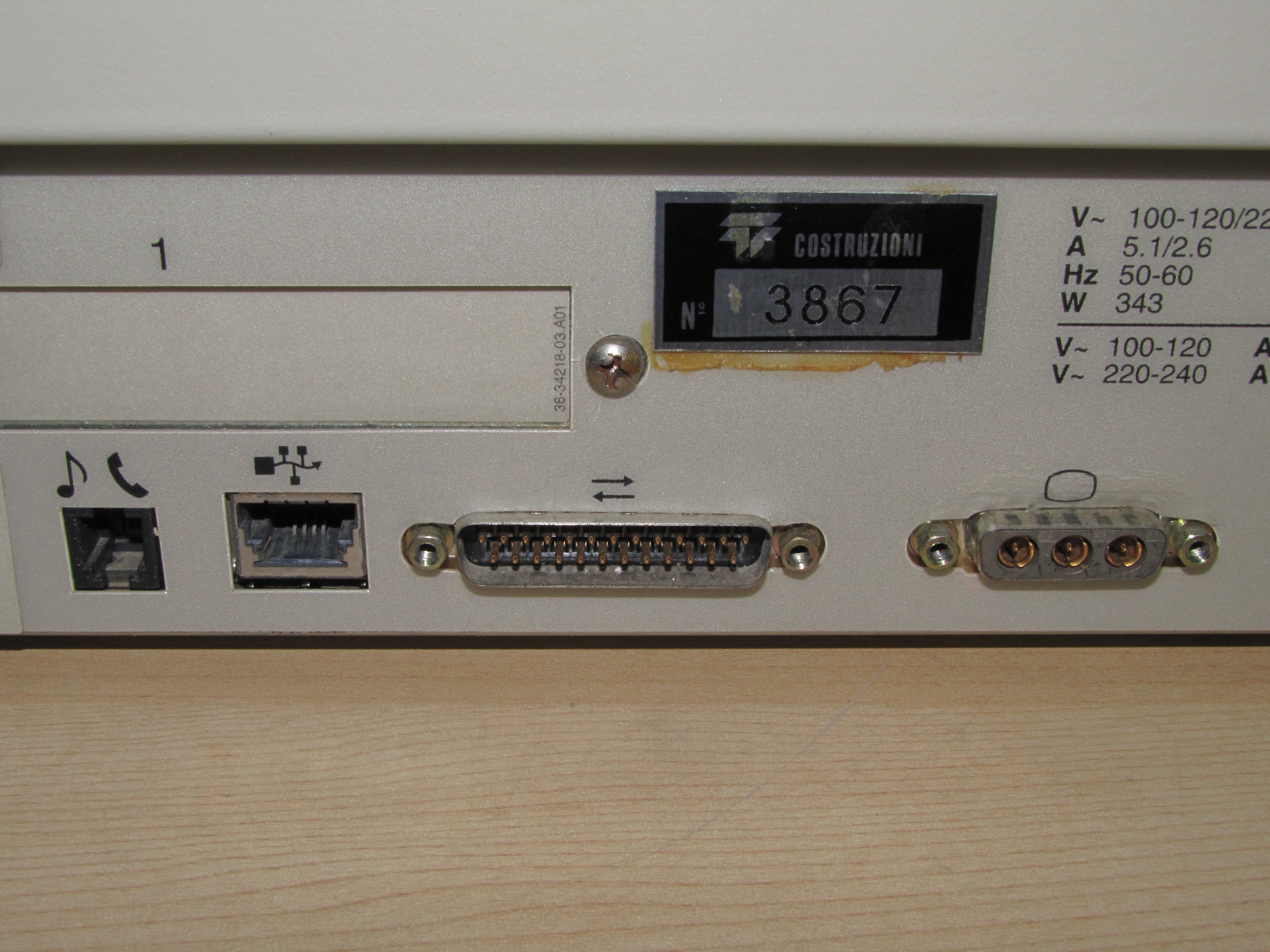

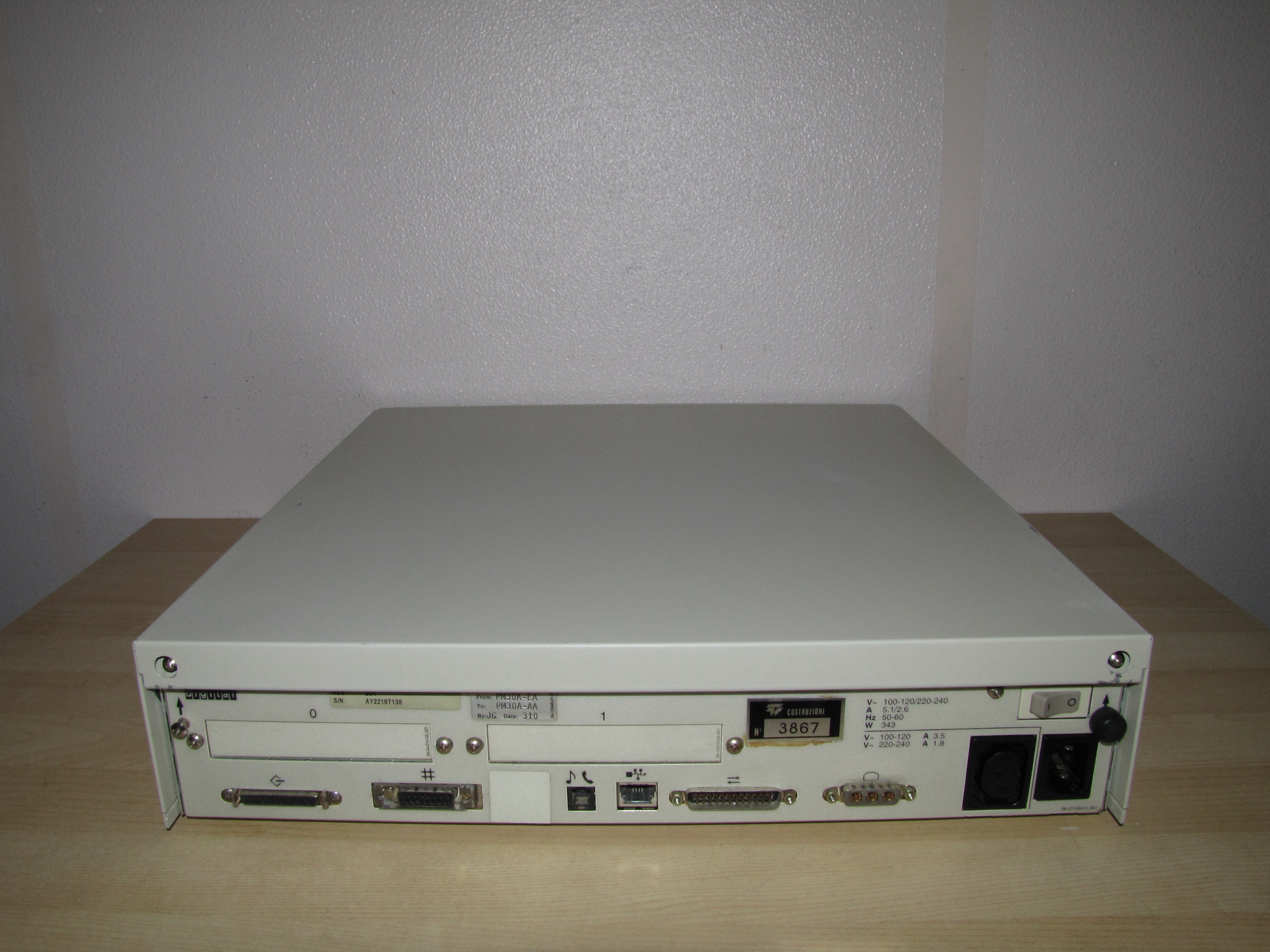

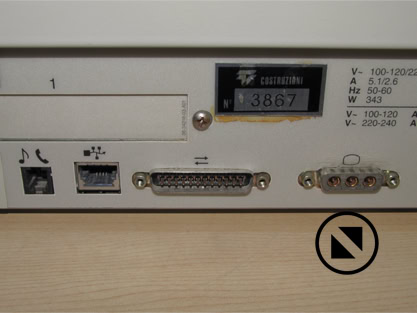

Il sottosistema I/O fornisce al sistema un bus SCSI single-ended a 8 bit, Ethernet a 10 Mbit/s, linea seriale, Serial Desktop Bus e audio analogico. SCSI è fornito da un NCR 53C94 ASC (Advanced SCSI Controller). Ethernet è fornita da un AMD Am7990 LANCE (Local Area Network Controller per Ethernet) e un AMD Am7992 SIA (Serial Interface Adapter) che implementa l' interfaccia AUI . Zilog . fornisce una singola porta seriale in grado da 50 a 19.200 baud con capacità di controllo completo del modemZ85C30 SCC (controllore di comunicazione seriale).
